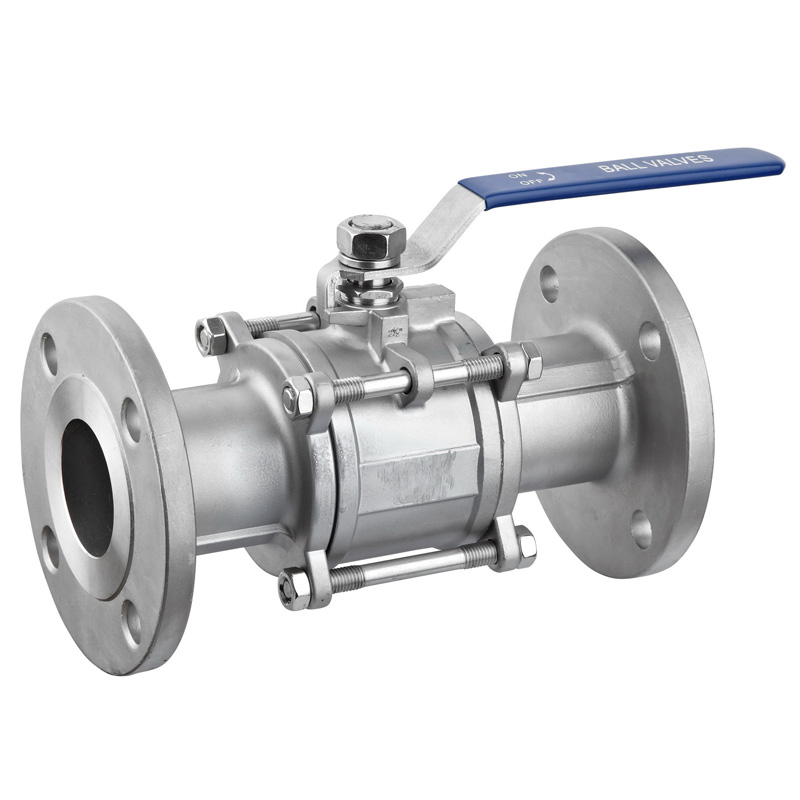

【產品簡介】

頂裝式球閥設計規范

設計標準：API 6A、API 6D、ANSI B16.34、BS 5351

結構長度：ANSI B16.10

連接標準：ANSI B16.5

主體材質：碳鋼、不銹鋼、合金鋼

壓力試驗：API 598

【壓力范圍】

口 徑 ： 2″-12″

頂裝式球閥產品特點

整體式閥體設計,上裝式樞軸固定支持,法蘭結構

整體式樞軸固定球桿設計

雙阻塞泄放功能

高強度整體式球桿結構,確保了球體的準確定位

樞軸采用防吹出保護結構

2組O型密封圈,加上閥桿上的防火填料結構,有Xiao地防止泄露

防腐蝕,低摩擦系數的軸承

因可鎳波紋彈簧使尼龍密封的金屬閥座向球移動,具有進口和出口雙向密封功能

性能良好的標準尼龍和PEEK閥座,確保了低壓狀態下的有Xiao密封

密封劑住入器設計,在緊急狀態下可住入密封膠,對閥桿或閥座進行密封

采用獨Te的閥座可縮回技術,在線可更換球桿,閥桿密封圈金屬閥座及波紋彈簧

扭矩減少到Zui小,便于閥門操作

球桿與閥體有Xiao接觸的,性能良好的防靜電接地設備

預置驅動裝置平臺及螺孔,隨時可裝配驅動裝置

防火功能:當閥座燒壞或損壞時,金屬閥座自動貼緊球體,閥座和球體之間較小的泄漏

【主要外型及連接尺寸表】Main Types and Connecting Dimension

Class 150

Class 300
