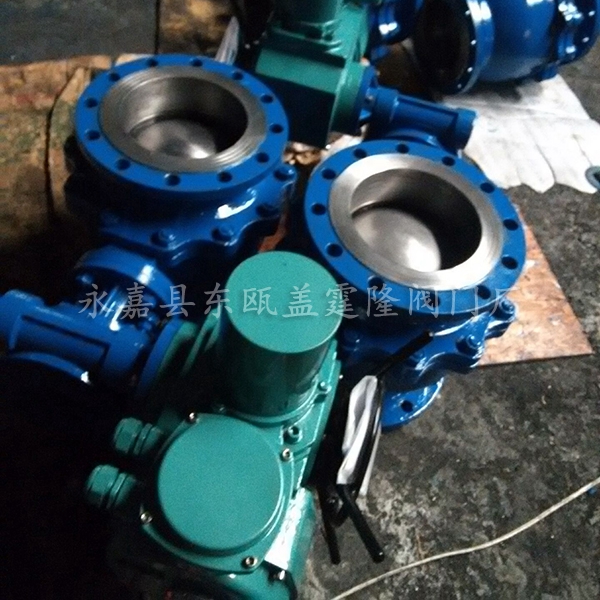

高溫硬密封球閥在閥座上使用了新型的密封材料，其使用壽命是作為密封件的同類PTFE的3Zhi5倍。硬密封球閥具有性能穩定，密封可靠，低摩擦，電燈開關，耐高溫，耐磨，耐油，耐腐蝕，壽命長的優點。高溫硬密封球閥廣泛用于石油，化工，橡膠，造紙，制藥和其他行業，可代替手套閥，柱塞閥和快速排污閥。使用的介質：水，蒸汽，導熱油等，工作溫度：≤350°C。
高溫硬密封球閥性能參數
1、工作壓力：1.6Mpa-42.0Mpa。
2、工作溫度：-196+650℃。
3、驅動方式：手動，蝸輪，氣動，電動。
4、連接方法：內螺紋，外螺紋，法蘭，焊接，對接焊，承插焊，套圈，夾具。
5、制造標準：國內標準GB，JB，HG，美國標準API，ANSI，英國標準BS，日本JIS，JPI等。
6、閥體材料：銅，鑄鐵，鑄鋼，碳鋼，WCB，WC6、WC9、20＃，25＃，鍛鋼，A105、F11、F22、不銹鋼，304、304L，316、316L，鉻鉬鋼，低溫鋼，鈦合金鋼等。
高溫硬密封球閥主要零件及材質
序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 | ||
GB | ASTM | GB | ASTM | ||||
1 | 閥體 | WCB | A216-WCB | 8 | 彈簧 | 60Si2Mn | AISI 9260 |
2 | 密封圈 | 柔性石墨 | 柔性石墨 | 9 | 墊片 | 柔性石墨+不銹鋼 | B12.10-304/F.G |
3 | 閥座 | 1Cr18Ni9Ti | 304 | 10 | 填料 | 柔性石墨 | 柔性石墨 |
4 | 球體 | 1Cr13 | A276-420 | 11 | 填料壓蓋 | WCB | A216-WCB |
5 | 螺母 | 35 | A194-2H | 12 | 擋圈 | 65Mn | AISI 1066 |
6 | 螺柱 | 35CrMoA | A193-B7 | 13 | 閥桿 | 1Cr13 | A276-410 |
7 | 座墊 | 1Cr18Ni9Ti | 304 | 14 | 螺釘 | 35 | A193-B7 |
高溫硬密封球閥主要性能規范
壓力等級 | 公稱壓力 | 磅級 | ||||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 400 | 600 | ||
試驗壓力 | 殼體試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.03 | 7.5 | 10.2 | 15.0 |
密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 7.48 | 11.0 | |
適用工況 | 適用介質 | 紙漿、漿料、粉塵及各種固體顆粒介質 | ||||||||
適用溫度 | -196~≤550℃ | |||||||||
適用規范 | 設計制造按 | GB12237-89 API60 JP17S-48 | ||||||||
法蘭尺寸按 | JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214 | |||||||||
結構長度按 | GB12221-89 ANSI B16.0 JIS B2002 | |||||||||
檢驗試驗按 | JB/T9092-99 API598 | |||||||||
